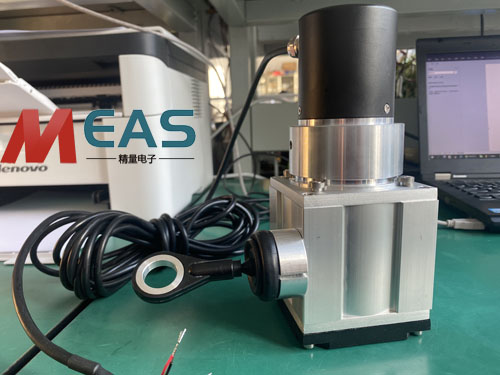

拉繩位移傳感器的測量行程長度決定測試的精度，有些用戶采用10米甚至20米位移傳感器，精度還要求很高，但是10米的距離對于拉線繩來說誤差就比較大了，因?yàn)槌L(zhǎng)的距離會有很多的因素影響精度，比如垂直使用時拉繩拉出10米的距離，會有外部力對拉線繩造成擺動，所以選擇產品時，必須要考慮自己應用的場合。測量輸出信號可以得到運動物體的位移、方向或速度。在運行中，牽引繩式位移傳感器安裝在固定位置，牽引繩附著在運動物體上，繩子的直線運動與運動物體的運動軸成一條直線。
拉繩位移傳感器在安裝時，其平行度可以允許有±0.3mm的誤差。應采用水平儀測量一下，因?yàn)槠叫卸日`差過大會磨損出線口及增加摩擦力導致測量精度降低。信號線和電源線的焊接應牢固，并套有熱縮管以防信號連接在一起，外殼應做接地處理；輸出電纜應加裝防護套，以免在以后的使用中因外力損壞電纜。當運動發生時，拉繩子拉伸和收縮。內部彈簧確保拉繩的拉力保持不變。螺紋輪轂驅動精密旋轉電感器旋轉，輸出與拉繩距離成正比的電信號。測量輸出信號可以得到運動物體的位移、方向或速度。
|
