拉繩位移傳感器有干擾可以選用電阻和四限制電流信號

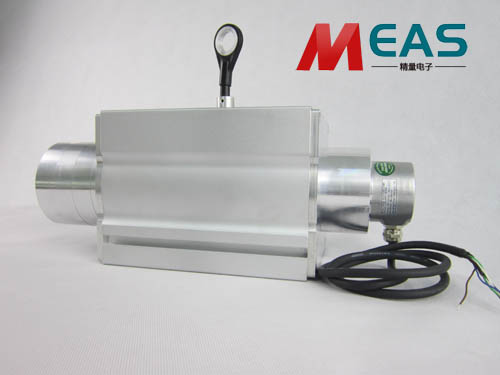

拉繩位移傳感器由于其電阻隨著電刷的移動而逐步變化，因此具有階梯式輸出特性。如果將這種位移傳感器用作伺服系統中的位移反饋元件，過大的階躍電壓會導致系統振蕩。因此，在電位器的生產中應盡量減少每匝的阻值。基于磁角技術的拉線位移傳感器以磁場為傳輸載體，將位移轉換為磁場角位移，同時通過通訊接口將位移信號返回給應用系統。
拉繩位移傳感器位移時，它會驅動輪轂的旋轉，輪轂的旋轉使連接在輪轂軸上的磁鐵旋轉，從而產生磁鐵的磁場。 一個變化的角度。 當電纜發生運動時，自動回位彈簧保證電纜具有一定的張力，并保證電纜的位移與磁敏角成正比關系。如果設備周圍有大的干擾源的話，就盡量不要選擇兩線制和三線制的信號了，因?yàn)樗鼈兌际切枰央娫春托盘?hào)串聯的，拉線位移傳感器信號容易受電源干擾而出現不穩定的情況。可以選用電阻信號的和四限制電流信號的，這兩種的信號相對穩定一些，如果還有影響的話就需要根據情況添加電容了。
|
