拉繩式位移傳感器信號輸出方式分別為數字信號輸出和模擬信號輸出，數字型輸出信號可以是增量旋轉編碼器也可以是絕對值編碼器，輸出信號為方波ABZ信號或格雷碼信號，行程最大可以做到50000毫米，線性精度最大做到0.01%，分辨率可以達到0.001毫米/脈沖。拉繩傳感器調試接線時首先確定該位移傳感器輸出的信號范圍，不要盲目接線，再確定傳感器所需要的輸入電壓，如果電壓選擇錯誤，會造成位移傳感器燒毀芯片電路，使拉線位移傳感器報廢。拉線位移傳感器的輸出信號在測量范圍內，和位移的行程成線性對比，因此測量范圍對應信號范圍計算出對應的線段，就可以通過實時數據求出實時位移。
拉繩式位移傳感器安裝注意事項：

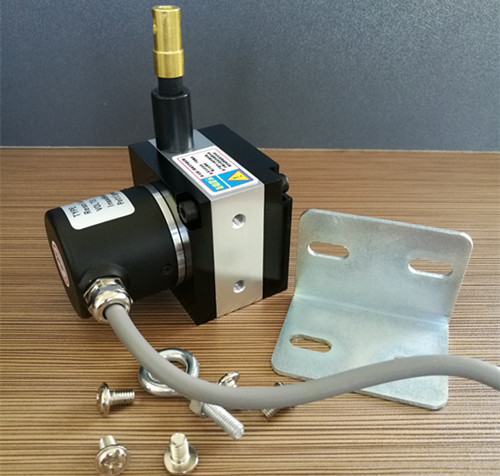

首先利用拉繩傳感器主體上的4個螺紋孔根據您所選擇的方向選擇安裝,使用眾標公司附帶的安裝支架直接安裝或另外加裝防護罩安裝。伸縮鋼絲繩安裝時一定注意使之成為一條直線，使伸出或縮回過程中不受外力，盡量減少鋼絲繩的摩擦力，保持最小偏差±30，以確保量測精度及鋼絲繩的壽命。鋼絲繩為進口涂塑，請注意其不要受外力割傷、彎折等。如工作環境惡劣如粉塵﹑碎屑等諸多請加裝防護機構。反之，使用會隨時間的增加造成鋼絲繩破損,導致直線運動不順甚至斷裂等故障。在未安裝于固定之前,請勿用手將拉繩拉出并讓其瞬間自動彈回。會造成鋼繩斷裂及傷害人身安全。該系列產品的往復運動的瞬間加速為1米/秒。如果使用于非直線運動的場合,請聯系位移傳感器廠家商榷加裝合適的滑輪裝置。
|
